复合钢格板的技术及工艺搭配标准

文章出处：龙发金属丝网制品有限公司发表时间：2022-08-17 10:58:33

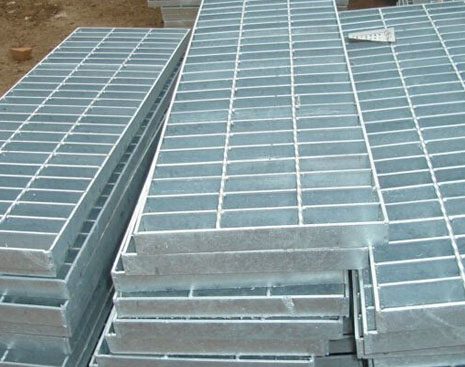

复合钢格板是用承载扁钢和横杆按照一定的间距进行交叉排列，将其焊接成中间带有方形格子的一种金属制品。复合钢格板适用于合金、建材、电站、锅炉、造船、石化工及一般工业厂房、市政建设等行业，具有通风透光、防滑，承载力强，美观耐用，易于清扫，安装简便等优点。

复合钢格板的材质为Q235A，钢材按照中国标准规程进行采购与检验。复合钢格板的保护层为热浸镀锌，镀锌量为500g/㎡，厚度在所有工况下与纵条的宽度相同。复合钢格板的横杆一般采用经过扭绞的方钢、也可采用圆钢或扁钢，外表热镀锌，可以起到防止氧化的作用。

复合钢格板工艺搭配原则主要有以下内容：

1、所有满板尺寸或者超过满板尺寸的复合钢格板都按照长度进行优先搭配，搭配尺寸尽量少而且统一，长度范围控制在5-7米。

2、板与板之间的搭配要保留锯路尺寸，如果不够需要空出一根横杆。

3、少数窄板可按照宽度由大到小或者由小到大的次序排列，然后根据长度可并行搭配的合并到一起。

4、对于异形复合钢格板，需考虑分解和对接，以达到材料最省。

5、对于扁钢间距60毫米的板材可用30毫米间距的梳形夹进行原材料生产。

6、宽度溢出时利用原材料横杆进行包边焊接处理，不在另外焊接板。

7、双杆焊机每次压焊2根横杆，不能出现单数情况。

8、对于一套图纸需进行严格分类。若多张图纸超过200平方米，需要将着这些图纸搭配到一起，小于200平米时可考虑将其与小尺寸图纸搭配到一起。

复合钢格板长度的设计应满足型号的跨距要求，而且扁钢方向两端与梁的搭接距离不能少于25毫米；复合钢格板长度的设计应满足型号的跨距要求，而且扁钢方向两端与梁的搭接距离不能少于25毫米；复合钢格板整体铺设时，应以铺设区域的某一轴线或者孔中心线为基准向一侧或两侧展开。
